Desen al conectorului IP67 codat B pentru terminarea magistralei Profibus M12

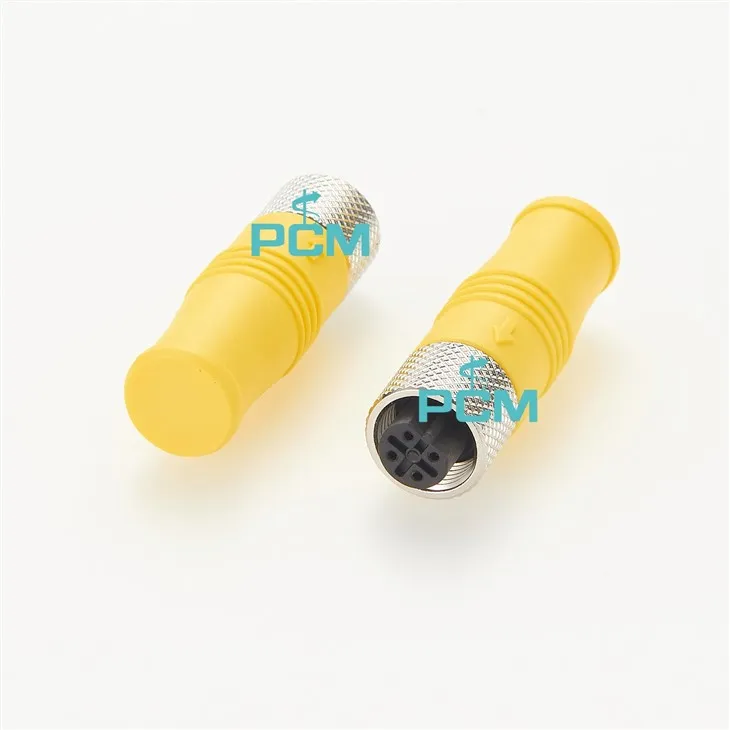

Specificația ștecherului de terminare magistrală M12 mamă cod B
|
Numele produsului |
Componenta sistemului BUS Rezistorul de terminare M12 Profibus |
|
DWG nr. |
Terminator jack PCM-S-0410 M12 |
| Partea nr. |
Compatibil cu SAC-5P-M12FS PB TR
|
|
Tip conector |
Conector M12 mamă 4-pin |
| Rezistenţă | 220 ohmi, 390 ohmi |
| Protocol | Profibus-DP, Profibus-PA, Profibus-FMS |
|
Numărul de miezuri |
4 Pin |
|
Materialul carcasei |
PVC 45P |
|
Material conductor |
Cupru |
|
Placarea de contact |
Aur |
Despre PROFIBUS M12 Terminator
Pentru a asigura transmisia eficientă a semnalului într-o rețea Profibus, terminarea corectă a segmentului de magistrală este esențială. Pentru Profibus RS485, terminarea magistralei se realizează de obicei folosind trei rezistențe. Rolul acestor rezistențe este de a preveni reflexiile semnalului la capătul magistralei, reducând astfel erorile de transmisie a datelor. De obicei, un rezistor de 120 Ω este plasat la capătul fiecărui segment Profibus pentru a se potrivi cu impedanța caracteristică a magistralei și pentru a asigura integritatea optimă a semnalului.
Pentru Profibus MBP (PA), terminația constă dintr-un rezistor și un condensator. Această configurație menține integritatea semnalului pe distanțe lungi, ceea ce este deosebit de important în aplicațiile de automatizare a proceselor în medii zgomotoase. Rezistorul este folosit pentru a se potrivi cu impedanța magistralei, în timp ce condensatorul este folosit pentru a filtra zgomotul de înaltă frecvență și pentru a stabiliza nivelul tensiunii DC pe magistrală, sporind astfel fiabilitatea comunicării.
Terminarea magistralei este esențială în rețelele Profibus pentru a evita în mod eficient probleme precum reflexiile semnalului, conflictele de date și erorile de comunicare. Prin implementarea măsurilor de terminare adecvate, fiabilitatea și performanța rețelelor Profibus pot fi îmbunătățite semnificativ, asigurând o comunicare robustă între dispozitive în diverse aplicații industriale.
Aplicarea codului M12 B Rezistență terminală
1. Senzori:
Senzori de temperatura
Senzori de presiune
Senzori de debit
Senzori de poziție
2. Actuatori:
Supape electrice
Supape pneumatice
Servomotoare
Convertoare de frecvență
3. Controlori:
Controlere logice programabile (PLC-uri)
Sisteme de control distribuite (DCS)
Calculatoare industriale
4. Interfețe om-mașină (HMI):
Interfețe cu ecran tactil
Panouri de control
5. Roboți:
Roboți industriali
Roboți colaborativi (Coboți)
6. Echipamente de comunicare:
Comutatoare Profibus
Gateway-uri (pentru conectarea la alte rețele, cum ar fi Ethernet sau CAN)
7. Echipamente de monitorizare:
Camere de supraveghere video
Înregistratoare de date
8. Echipamente de alimentare:
Contoare inteligente
Echipamente de automatizare a substațiilor
9. Echipamente de tratare a apei:
Echipamente de monitorizare a calității apei
Echipamente de automatizare pentru sisteme de tratare a apelor uzate
