Descrierea produselor

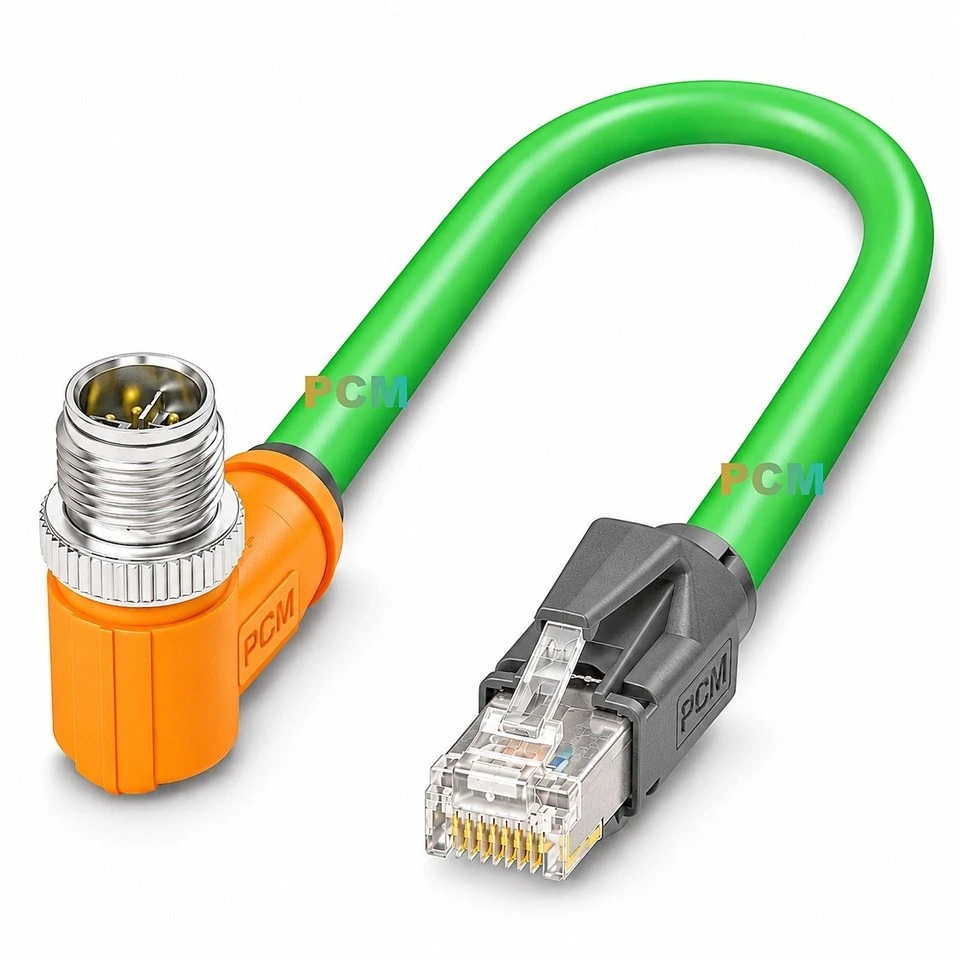

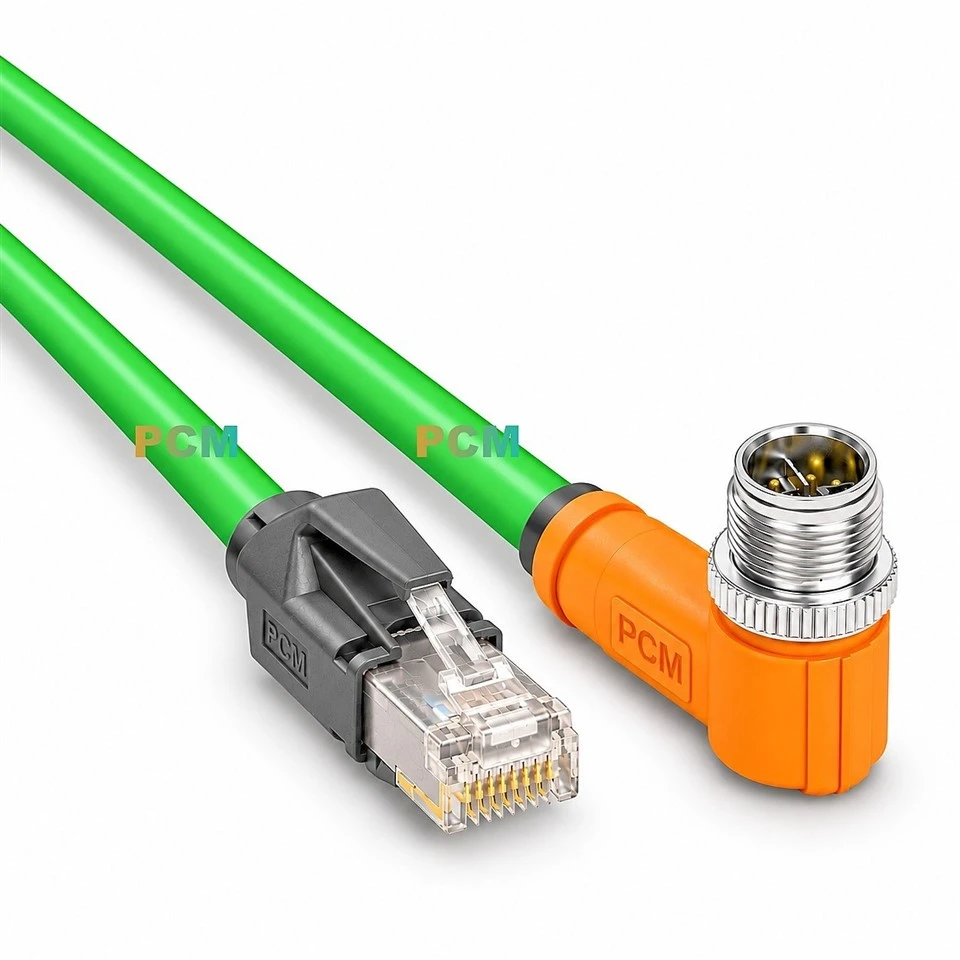

Cod M12 X-la cablu Ethernet RJ45 Cat6A
M12 X-Cod cu 8 pini tată unghi drept la RJ45 tată|Cat6A|S/FTP ecranat|Ethernet industrial de 10 Gb
Cablul Ethernet M12 X-Cod la RJ45 Cat6A oferă o conexiune Ethernet industrial-de mare viteză între echipamente care utilizează o interfață M12 codificată X-și dispozitivele de rețea echipate cu porturi Ethernet RJ45 standard. Capătul A are un conector tată cu 8-pini M12 X-codat în unghi drept, în timp ce capătul B folosește o mufă tată RJ45 dreaptă pentru o integrare convenabilă cu echipamentele Ethernet industriale.
Conceput pentru comunicații Ethernet industriale Cat6A de până la 10 Gbps, acest cablu Ethernet industrial M12 la RJ45 utilizează o construcție de cablu ecranat cu patru-perechi pentru o transmisie fiabilă a datelor cu lățime de bandă mare-. Ecranarea S/FTP ajută la reducerea interferențelor electromagnetice și a diafoniei în medii de automatizare solicitante în care motoarele, unitățile și alte echipamente electrice pot afecta semnalele rețelei.
Conectorul M12 la 90 de grade reduce spațiul de instalare în jurul echipamentelor compacte, în timp ce conectorul drept RJ45 oferă conexiune directă la comutatoare industriale, PC-uri industriale, controlere și alte echipamente Ethernet compatibile.
Specificațiile produsului
Articol |
Caietul de sarcini |
|---|---|
| Numele produsului | Cod M12 X-la cablu Ethernet RJ45 Cat6A |
| Tip cablu | M12 X-Tacul codificat la RJ45 Tată |
| Conector A | M12 X-Cod cu 8 pini tată cu unghi drept |
| Conector B | RJ45 mufă tată drept |
| Rata de date | Până la 10 Gbps |
| Construcție cablu | 4 × 2 × AWG26/7 |
| Numărul de perechi | 4 perechi răsucite |
| Ecranarea | Ecranat S/FTP |
| Culoare cablu | Personalizat disponibil |
| M12 Standard | IEC 61076-2-109 |
| Protecție M12 | IP65 / IP67 atunci când sunt cuplate corect* |
| Configurarea ansamblului | Double Ended |
| Lungimea cablului | Personalizat disponibil |
| Aplicații tipice | Comutatoare Ethernet industriale, viziune artificială și camere industriale |
Avantajele cheie ale produsului
Ethernet Cat6A de 10 Gbps
Construcția Cat6A cu patru-perechi acceptă transmisia de date Ethernet de până la 10 Gbps, ceea ce face ca acest cablu M12 X-Cod la RJ45 Cat6A să fie potrivit pentru automatizarea industrială-cu lățime de bandă mare, viziune artificială și rețele Ethernet industriale.
Spațiu-Salvarea unghiului drept M12
Conectorul M12 cu cod X de 90-de grade reduce spațiul de instalare și oferă o direcție controlată de ieșire a cablului. Acest lucru face ca cablul M12 la RJ45 cu unghi drept să fie practic pentru mașini compacte, camere și echipamente industriale.
Construcție ecranată S/FTP
Construcția de cablu ecranat cu patru-perechi ajută la reducerea interferențelor electromagnetice și a diafoniei pentru o comunicare stabilă-de mare viteză. Cablul Ethernet de 10 Gb codificat M12 X- este proiectat pentru medii industriale solicitante din punct de vedere electric.
Alocarea pin și cablare
M12 X-Cod cu 8 pini tată în unghi drept la RJ45 tată
Acest cablu folosește un conector tată cu 8-pini M12 X{-codat tată-în unghi drept-și o mufă tată RJ45 dreaptă pentru comunicare Ethernet industrială de mare viteză cu patru-perechi. Maparea finală a conductorului și terminarea ecranului trebuie să urmeze desenul de producție aprobat de Premier Cable și cerințele de interfață ale echipamentului conectat.
| Interfață | Configurare |
| Sfârșitul A | M12 X-Codat, 8-pini, masculin, unghi drept |
| Sfârșitul B | Mufă RJ45 tată, dreaptă |
| Perechi Ethernet | 4 perechi răsucite / 8 conductoare |
| Performanța rețelei | Cat6A / Până la 10 Gigabit Ethernet |
| Pinout final | Confirmați în conformitate cu desenul de producție aprobat |
Important:Nu determinați compatibilitatea doar din aspectul conectorului. Confirmați codarea X-, genul conectorului, categoria Ethernet, alocarea pinului, cerințele de ecranare și desenul de producție aprobat înainte de a comanda sau instala.
Împerechere și compatibilitate

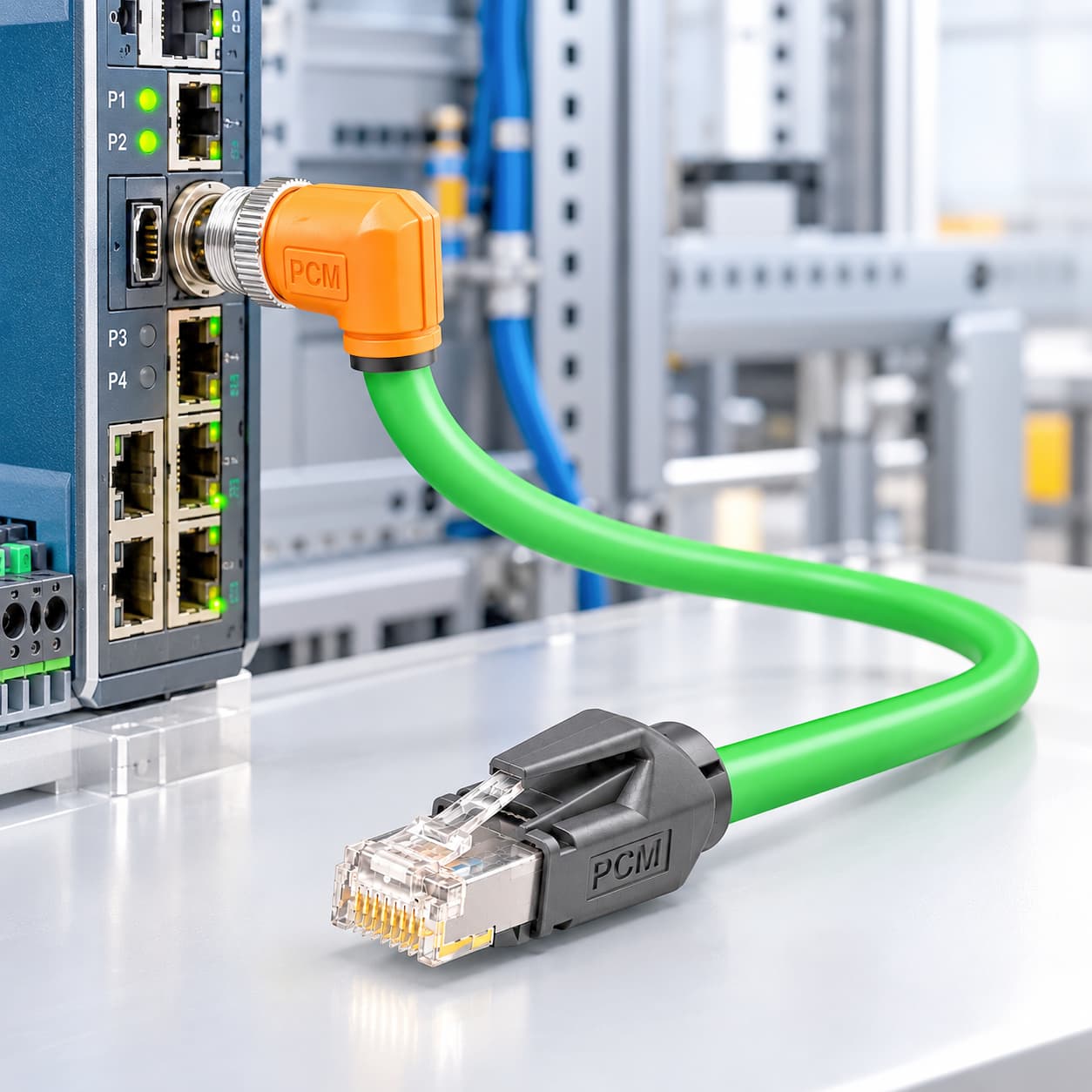

M12 X-Cod masculin la echipament de rețea RJ45 standard
Partea M12 a acesteiaM12 X-Cod la cablul Ethernet industrial RJ45este conceput pentru a se împerechea cu o interfață Ethernet femelă M12 X-coded compatibilă cu 8-pini. Mufa tată RJ45 dreaptă se conectează la porturile Ethernet RJ45 compatibile de pe comutatoare industriale, computere industriale, controlere și alte echipamente de rețea.
| Conexiune | Configurare |
| M12 lateral | M12 X-Tată cu 8 pini, unghi drept |
| Interfață de împerechere | Interfață Ethernet femelă codificată cu 8 pini M12 X-compatibilă |
| RJ45 lateral | Mufă tată RJ45 ecranată, dreaptă |
| Performanța rețelei | Cat6A / Până la 10 Gbps |
| Integrare tipică | Comutatoare Ethernet industriale, sisteme de viziune artificială, camere industriale, controlere și PC-uri industriale |
Compatibilitatea depinde de codificarea X-, sexul conectorului, alocarea pinului aprobat, categoria Ethernet, ecranare și cerințele de rețea ale echipamentului conectat. Protecția IP65/IP67 se aplică conexiunii M12 numai atunci când este corect cuplată și asigurată cu o interfață compatibilă. Capătul standard RJ45 este IP20, astfel încât ansamblul cablului complet nu trebuie descris ca fiind complet IP67.
Aplicații
FAQ
Ce este un cablu M12 X-Cod la RJ45 Cat6A?
Este un ansamblu de cablu Ethernet industrial cu un conector tată M12 X-codat cu 8-pini la un capăt și o mufă tată RJ45 pe celălalt. Această configurație oferă o conexiune Ethernet directă între echipamentele industriale M12 X-coded compatibile și echipamentele de rețea RJ45.
Ce viteză Ethernet acceptă acest cablu?
Configurația Cat6A cu patru-perechi este concepută pentru a accepta transmisia Ethernet de până la 10 Gbps. Performanța reală a rețelei depinde de construcția completă a cablului, lungimea cablului, echipamentul conectat și mediul de instalare.
De ce acest cablu folosește un conector M12 codat X-?
Codarea M12 X-oferă opt contacte aranjate pentru transmisie Ethernet cu patru-perechi și este folosită în mod obișnuit pentru aplicații Ethernet industriale de-înaltă viteză. Interfața ar trebui să fie conectată numai la echipamente compatibile X-M12.
Care este configurația conectorului?
Capătul A utilizează un conector tată în unghi drept M12 X-codat cu 8-pini. Capătul B folosește o mufă tată RJ45 dreaptă.
De ce să folosiți un conector-M12 în unghi drept?
Conectorul M12 cu unghi drept-reduce spațiul de instalare necesar în spatele dispozitivului și controlează direcția de ieșire a cablului. Acest lucru face cacablu unghi drept M12 la RJ45util pentru camere industriale compacte, mașini și echipamente de automatizare.
Acest cod M12 X-la cablul RJ45 este ecranat?
Da. Configurația Cat6A specificată folosește o construcție de cablu ecranat S/FTP pentru a ajuta la reducerea interferențelor electromagnetice și a diafoniei în timpul transmisiei Ethernet industriale de mare-viteză.
Ansamblul cablului complet este IP67?
Nu. Conexiunea M12 poate oferi protecție IP65/IP67 atunci când este corect cuplată și asigurată cu o interfață compatibilă. Conectorul RJ45 standard este IP20, astfel încât ansamblul complet de cablu M12-la-RJ45 nu trebuie descris ca fiind complet IP67.
Acest cablu poate fi folosit pentru sisteme de viziune artificială?
Da, atunci când camera sau echipamentul de viziune utilizează o interfață Ethernet M12 compatibilă X-codificată și cerințele rețelei corespund configurației cablului Cat6A. Capacitatea de 10 Gbps face ca acest tip de cablu să fie deosebit de util pentru aplicațiile industriale de imagini cu lățime de bandă mare-.
La ce echipament se poate conecta acest cablu?
Echipamentele compatibile tipice includ comutatoare Ethernet industriale, camere industriale, sisteme de viziune artificială, PC-uri industriale, controlere și alte dispozitive echipate cu interfețele Ethernet M12 sau RJ45 corespunzătoare codificate X-.
Premier Cable poate personaliza lungimea cablului?
Da. Premier Cable poate oferi lungimi personalizate de cablu și poate evalua culoarea cablului, materialul mantalei, etichetarea, orientarea conectorului, cablarea și cerințele de ambalare pentru proiectele OEM și de automatizare industrială.
Cum ar trebui să fie confirmată compatibilitatea?
Confirmați codarea M12 X-, genul conectorului, interfața de împerechere, categoria Ethernet, alocarea pinii, ecranarea și cerințele de echipament față de desenul de producție aprobat înainte de a comanda sau instala.
