Ansambluri de cabluri de prelungire Deutsch DT: cablare Plug-and-pentru medii dure
Cabluri pre-asamblate de la DT04-la-DT06 de la 2 la 12 pini. Etanșat cu IP67, 16AWG, gata de instalare - nu necesită tăiere, îmbinare sau sertizare în câmp. Proiectat pentru lumini de lucru cu LED, senzori, sisteme ECU, mașini agricole, echipamente de construcții și aplicații marine.
- Un cablu de prelungire Deutsch DT este o priză DT04 pre-asamblată-la-cablajul de mufe DT06 care extinde conexiunile DT existente fără a tăia sau îmbina cablurile originale.
- Disponibil în configurații cu 2 pini, 3 pini, 4 pini, 6 pini, 8 pini și 12 pini utilizând un fir de 16 AWG nominal pentru 13 A per contact la 13,5 VDC.
- IP67-sigilat atunci când sunt cuplate, temperatură de funcționare de la -55 grade până la +125 grade, blocare cu pană rezistentă la vibrații- - potrivit pentru automobile, agricultură, construcții și medii marine.
- Aplicații obișnuite: extensie pentru fară de lucru cu LED, cablare senzor/actuator, conexiuni ECU și CAN Bus, modernizare cablaj de mașini agricole și de construcții.
- Lungimi personalizate (de la 0,5 m până la 10 m+), configurații de pinout, modele supramultate și etichetare OEM disponibile cu MOQ de la 100 buc.
Definiţie:Un ansamblu de cablu prelungitor Deutsch DT este un cablaj-terminat din fabrică, cu o priză DT04 la un capăt și o mufă DT06 pe celălalt, creând o extensie etanșă în linie între două interfețe Deutsch DT existente.
📋 Conținut
Ce este un ansamblu de cablu prelungitor Deutsch DT?
Un ansamblu de cablu prelungitor Deutsch DT este un cablaj-asamblat din fabrică care se conectează în linie între două interfețe Deutsch DT existente. Un capăt poartă un recipient DT04 (carcasă știft); celălalt capăt poartă un ștecher DT06 (carcasa prizei). Când este cuplat, creează o extensie etanșă, rezistentă la vibrații-, fără nicio modificare a hamului original.
În loc să tăiați sârmă, să dezlipiți izolația, să strângeți contactele de dimensiunea 16 pe teren și să sperați ca sigiliul să reziste pe tot parcursul sezonului de noroi, un cablu prelungitor plug-and-play elimină complet acești pași. Pe baza feedback-ului nostru de producție, conexiunile DT de câmp-sertizate reprezintă o parte semnificativă a returnărilor la garanție în kiturile de iluminat off-de drum - adâncimea de sertizare slabă și etanșările interfațale deteriorate sunt cele mai comune două moduri de defecțiune.
Cablurile de prelungire Deutsch DT sunt folosite oriunde cablajul original este prea scurt sau un dispozitiv trebuie mutat:
- Prelungire de putere pentru lumini de lucru cu LED și iluminat auxiliar
- Transmiterea semnalului pentru senzori, actuatoare și codificatoare de viteză/poziție
- ECU, magistrala CAN și cablajul sistemului de comunicații al vehiculului
- Întreținere și modernizare cablaj la mașini agricole și de construcții
- Distribuție de energie pentru marin, off-{0}}road și industrial
PCM-S-0717: Cablu prelungitor 2P

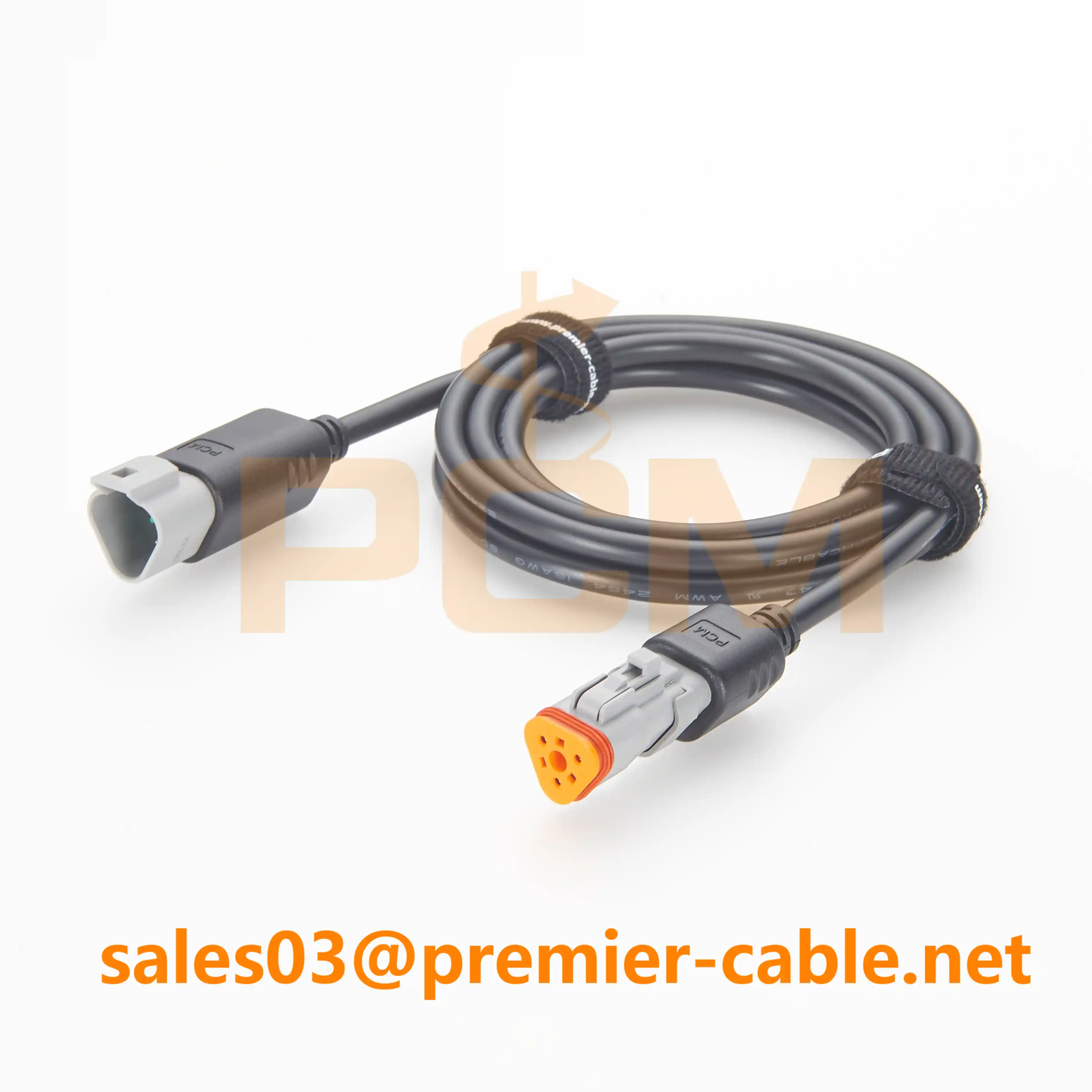

PCM-S-0718: Cablu prelungitor 3P
Cablu prelungitor Deutsch DT - Specificații tehnice
Toate cablurile de prelungire Deutsch DT din această serie sunt construite pe platforma TE Connectivity Deutsch DT (fostă Deutsch Engineered). Următoarele specificații se aplică sistemului de conectori și construcției cablurilor standard.
| Parametru | Caietul de sarcini |
|---|---|
| Seria de conectori | Deutsch DT (TE Connectivity) |
| Dimensiunea contactului | Dimensiunea 16 (1,6 mm diametru) |
| Evaluare curentă | 13 A per contact (continuu, 23 de grade) |
| Tensiune nominală | 13,5 VDC (sistem) / 500 VAC (rezistență dielectrică) |
| Ecartament de sârmă | Standard 16 AWG (compatibil 14–20 AWG) |
| Evaluare rezistentă la apă | IP67 (condiție cuplată, conform IEC 60529) |
| Temperatura de operare | −55 grade până la +125 grade |
| Rezistența de contact | Mai mic sau egal cu 5 mΩ inițial |
| Cicluri de împerechere | 100+ cicluri (conform specificației TE Connectivity) |
| Rezistenta la vibratii | Blocare cu pană + etanșare interfață; îndeplinește profilele de vibrații SAE J1455 |
| Material de izolare | Nailon termoplastic (umplut-sticlă) |
| Etanșare | Etanșare interfață din silicon + garnitură de sârmă pe fiecare cavitate |
| Configurații pin | 2P, 3P, 4P, 6P, 8P, 12P |
| Lungimea cablului standard | 1 m, 2 m (personalizat 0,5–10 m disponibil) |
Notă de inginerie:Evaluarea de 13 A se aplică la 23 de grade ambientale. La temperaturi de +105 grade din compartimentul motorului, reduceți puterea la aproximativ 7–8 A per contact. Verificați întotdeauna cerințele actuale față de curba completă de derating din seria TE Connectivity DT dinFișa tehnică Deutsch DT.
PCM-S{-0722: Cablu prelungitor 12P - Configurație completă DT cu 12 pini
De ce Conectează-și-cablarea contează în medii dure
În medii dure, defecțiunea cablajului este cauzată mai mult decât de suprasarcina electrică. Pătrunderea de umiditate prin îmbinări nesigilate, micro-indusă de vibrații la contactele slab sertizate, contaminarea cu praf în cavitățile expuse și calitatea inconsecventă a instalării pe teren, toate contribuie la defecțiunea prematură.
Un cablu prelungitor Deutsch DT pre-asamblat abordează aceste moduri de defecțiune în etapa de fabricație, mai degrabă decât să le lase în seama tehnicienilor de teren care lucrează sub presiunea timpului:
- Calitate controlată a sertării.Sertizarea din fabrică folosește aplicatoare calibrate cu verificare-test de tragere (conform specificației TE Connectivity: forță de tragere mai mare sau egală cu 80 N pe contacte de dimensiunea 16). Instrumentele de sertizare manual-de câmp produc rezultate variabile.
- Sigilat din ziua 1.Garniturile interfațale și garniturile de sârmă sunt pre-instalate și inspectate înainte de expediere. În experiența noastră de producție, aproximativ 1 din 8 conexiuni DT-asamblate pe teren au o garnitură de sârmă greșită care permite eliminarea umezelii.
- Nicio modificare a hamului.Hamul original OEM rămâne intact. Acest lucru păstrează acoperirea garanției și face depanarea viitoare simplă - deconectați extensia, testați ambele părți în mod independent.
- Instalare mai rapidă.Un cablu plug{0}}and{1}play se instalează în mai puțin de 60 de secunde. Asamblarea pe teren a unei singure perechi de conectori DT (dezbatere, sertizare, inserare, verificare, etanșare) durează de obicei 8-15 minute, în funcție de numărul de pini și de experiența tehnicianului.

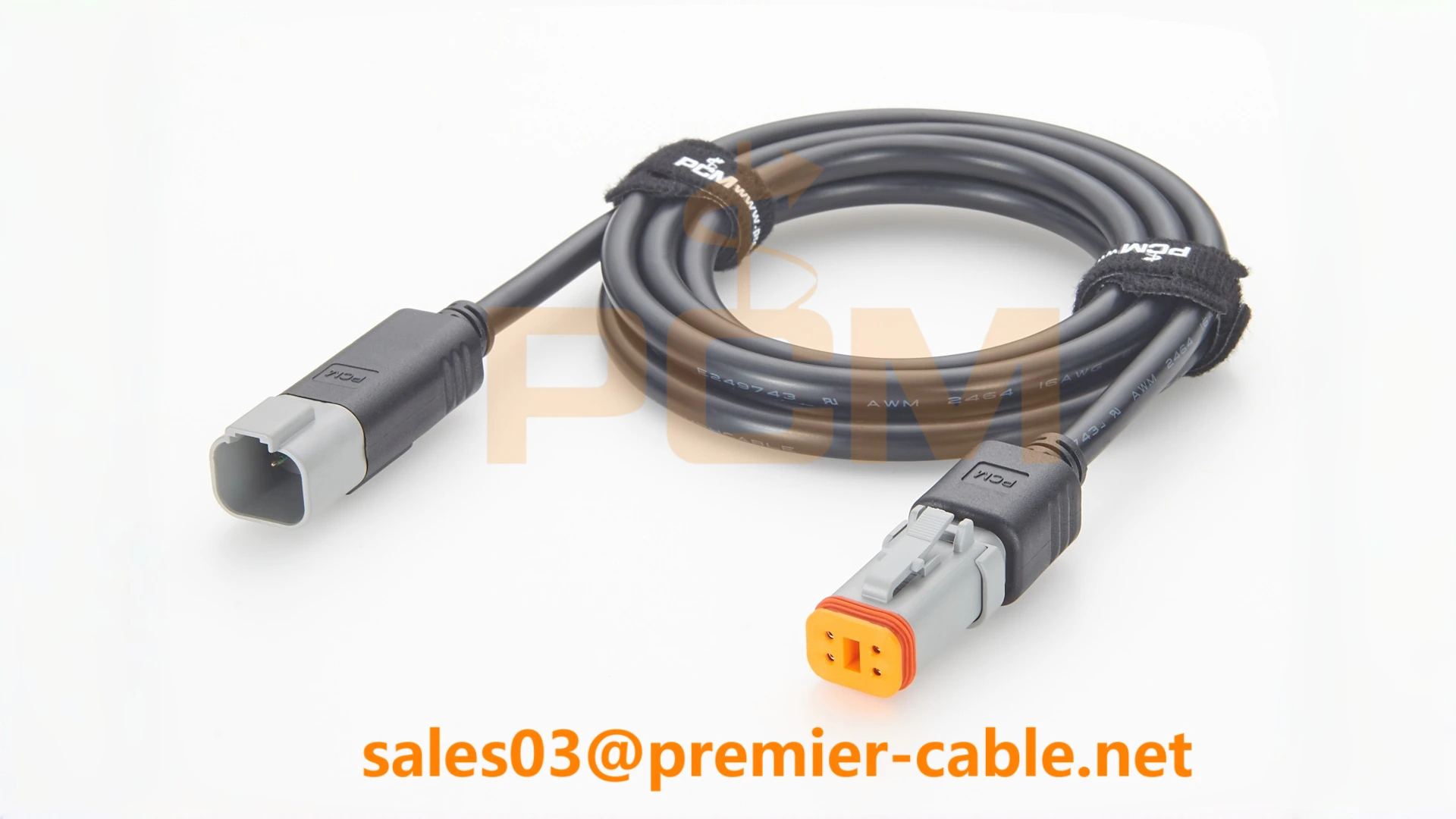

PCM-S-0719: Cablu prelungitor 4P - Produs tipic pentru utilizare pe teren
⚠️ Eroare comună de câmp:La mașinile agricole care funcționează în condiții de noroi, îmbinările DT etanșate necorespunzător pot absorbi umezeala 30-50 mm de-a lungul firului prin acțiune capilară. Într-un singur sezon, oxidarea cuprului crește rezistența de contact suficient de mult pentru a provoca o pierdere intermitentă a senzorului. Un cablu prelungitor sigilat din fabrică-elimină această cale de eroare.
Aplicații comune ale cablurilor de prelungire Deutsch DT
Seria Deutsch DT a fost proiectată inițial de Deutsch Engineered (acum TE Connectivity) pentru vehicule grele și aplicații off-autostradă. Cablurile de prelungire moștenesc această robustețe și servesc cinci categorii principale de aplicații.
| Aplicație | Număr tipic de pin | De ce se potrivesc cablurile de prelungire DT | Exemplu |
|---|---|---|---|
| Lumini de lucru cu LED și iluminat auxiliar | 2 pini, 4 pini | Luminile sunt adesea montate pe acoperiș/bara de protecție- departe de cablajul comutatorului; conexiunea etanșă supraviețuiește spălării | PCM-S-0717 (2P), PCM-S-0719 (4P) |
| Senzori și actuatori | 3 pini, 4 pini | Senzorii de poziție, codificatoarele de viteză și solenoizii necesită o continuitate stabilă a semnalului în condiții de vibrație | PCM-S-0718 (3P), PCM-S-0719 (4P) |
| ECU, CAN Bus și module de control | 8 pini, 12 pini | Conexiuni cu mai multe-circuite pentru cablajul motorului, controlul cutiei de viteze și cablarea magistralei de comunicații | PCM-S-0721 (8P), PCM-S-0722 (12P) |
| Utilaje agricole si de constructii | 2-12 pini (variază) | Reparații pe teren, modernizare și echipamente sezoniere în care cablajul original trebuie să rămână intact | Gamă completă PCM-S-0717 până la PCM-S-0722 |
| Marină, off-rutieră și industrială | 2 pini, 6 pini | Pulverizare salină, scufundare, expunere la UV - Sistem de conector etanș IP67 conceput pentru instalare permanentă în exterior | PCM-S-0717 (2P), PCM-S-0720 (6P) |
Lumini de lucru cu LED - Cel mai frecvent caz de utilizare
Luminile de lucru cu LED-uri, barele luminoase și lămpile auxiliare reprezintă mai mult de jumătate din comenzile de cabluri prelungitoare Deutsch DT din evidențele noastre de producție. Motivul este simplu: luminile sunt montate la extremele fizice ale echipamentelor (bare de acoperiș, cadre de bara de protecție, brațe de braț), iar cablajul din fabrică nu ajunge aproape niciodată.
O extensie cu 2-pini (PCM-S{-0717) gestionează conexiuni simple de alimentare de până la 13 A - suficient pentru majoritatea barelor cu LED-uri sub 150 W la 12 V. Pentru sistemele de iluminat cu control de reglare a luminii, stroboscop sau temperatură de culoare, un cablu cu 4 pini (PCM19S) plus semnal de alimentare cu două linii (PCM19S).
PCM-S{-0720: Cablu prelungitor 6P - Auto și marin
ECU și magistrală CAN - Unde numărul de pin și pinout contează cel mai mult
Unitățile de control al motorului, controlerele de transmisie și nodurile CAN Bus folosesc conectori DT cu 8-pini și 12-pini. În aceste aplicații, secvența cablajului (pinout) trebuie să se potrivească exact cu designul sistemului - o schimbare cu un singur pin poate direcționa CAN-H la masă, dăunând potențial IC-ului transceiver.
Pentru extensiile ECU cu mai multe -pini, recomandăm cumpărătorilor să furnizeze diagrama specifică a pinurilor sau să facă referire la numărul piesei conectorului OEM (de exemplu, DT04-8P cu pinii 1–2=CAN-H/L, 3–4=12V/GND, 5–8=intrări analogice). Verificarea personalizată a pinouturilor este inclusă în procesul nostru de control al producției.
PCM-S{-0721: Cablu prelungitor 8P - ECU și cablaj motor
Configurații disponibile pentru cabluri de prelungire Deutsch DT
Premier Cable furnizează șase configurații standard de cablu prelungitor Deutsch DT care acoperă întreaga gamă de numărare a pini-DT. Toate folosesc carcase originale TE Connectivity DT04/DT06 cu contacte de dimensiune 16 sertizate din fabrică-și garnituri de sârmă din silicon.
| Numărul piesei | Conector A | Conector B | Sârmă | Lungime | Curent (per pin) | Aplicații tipice |
|---|---|---|---|---|---|---|
| PCM-S-0717 | DT04-2P | DT06-2S | 16 AWG | 1 m | 13 A | Lumini LED, prelungire a puterii, semnal de joasă{0}}tensiune |
| PCM-S-0718 | DT04-3P | DT06-3S | 16 AWG | 1 m | 13 A | Senzori, actuatoare, cablare putere + semnal |
| PCM-S-0719 | DT04-4P | DT06-4S | 16 AWG | 1 m | 13 A | Lumini de lucru cu LED, senzori, dispozitive de control |
| PCM-S-0720 | DT04-6P | DT06-6S | 16 AWG | 2 m | 13 A | Auto, maritime, sisteme LED, industriale |
| PCM-S-0721 | DT04-8P | DT06-8S | 16 AWG | 2 m | 13 A | Cablaj motor, ECU, cutie de viteze, sisteme de senzori |
| PCM-S-0722 | DT04-12P | DT06-12S | 16 AWG | 2 m | 13 A | ECU, CAN Bus, mașini agricole, module de control |
În majoritatea situațiilor de achiziție, numărul necesar de pini este deja determinat de conectorul de împerechere a echipamentului sau de schema de conexiuni. Factorii cheie pe care cumpărătorii ar trebui să-i confirme sunt: configurația conectorului, lungimea cablului, ecartamentul firului, secvența pinout și mediul de operare.
Pe lângă cablurile standard de prelungire, Premier Cable oferă și configurații de splitter și adaptor Y-pentru aplicațiile care necesită unul{1}}la-distribuție de semnal sau de energie prin interfața Deutsch DT:
PCM-S-0723: Adaptor splitter unu-la-două

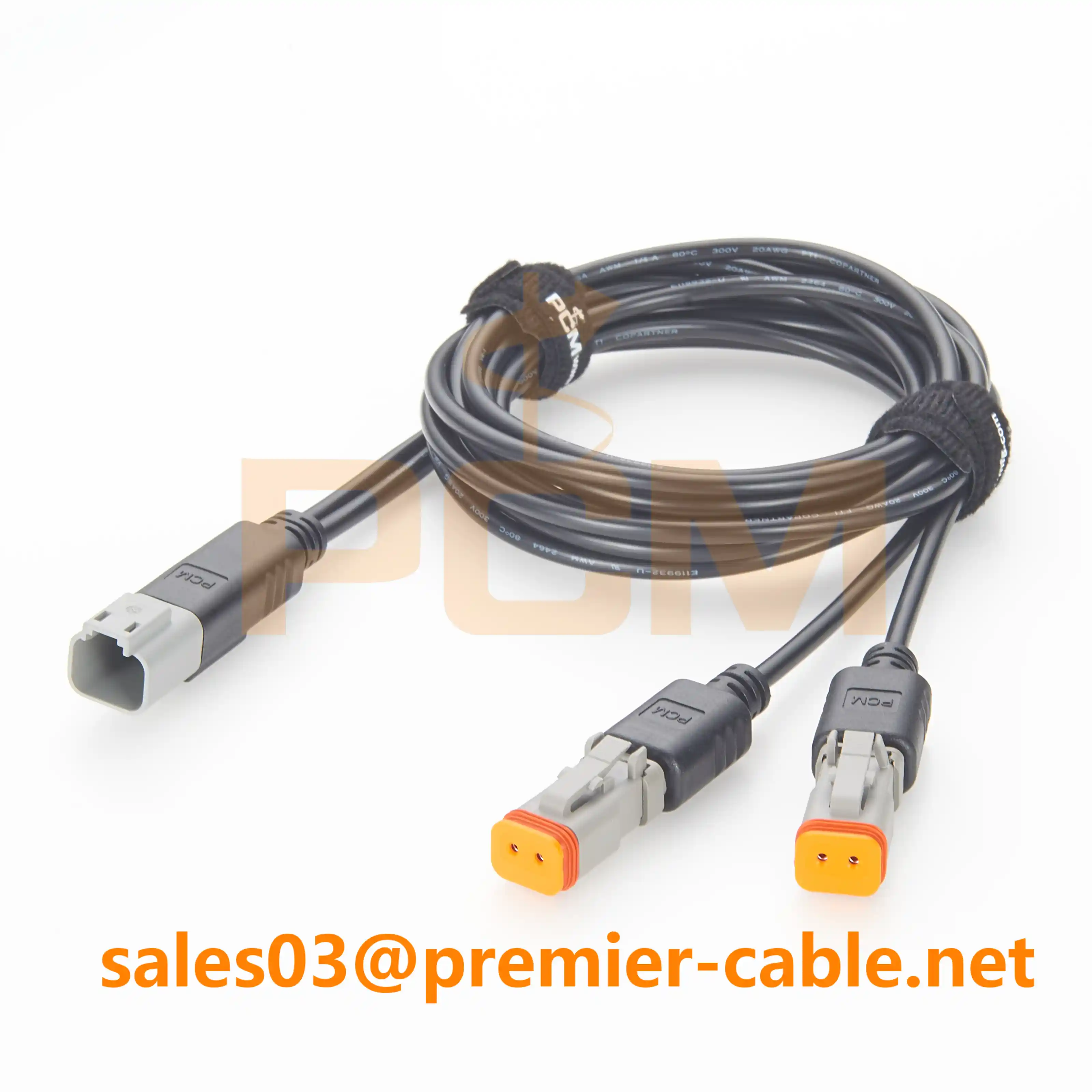

PCM-S-0724: Un-la-Splitter Y cu lead-uri
Cablu de prelungire Deutsch DT versus tăierea, îmbinare sau re-sertizare
Când un cablaj trebuie extins, alternativa la un cablu plug-and-play este tăierea firului original și adăugarea manuală a lungimii. Această comparație rezumă compromisurile-pe baza condițiilor de instalare pe teren.
| Element de comparație | Cablu prelungitor Deutsch DT | Tăiați, îmbinați sau re{0}}sertește |
|---|---|---|
| Timp de instalare | < 60 seconds (plug in) | 8–15 minute per conexiune |
| Ham original | S-a păstrat - nicio modificare | Modificat permanent |
| Integritatea sigiliului IP67 | Sigiliu-verificat din fabrică | Depinde de instalarea sigiliului de către tehnician |
| Calitate Sertizare | Mașină-sertizată, testată-la tragere (mai mare sau egală cu 80 N) | Variabila - depinde de instrument și de calificare |
| Rezistenta la vibratii | Blocare cu pană + etanșare dublă | Îmbinarea cap la cap sau îmbinarea de lipit poate obosea |
| Depanare | Deconectați la joncțiune, testați fiecare parte | Trebuie să urmărească prin îmbinare |
| Impactul garanției | Ham OEM neatins | Poate anula garanția hamului |
| Repetabilitate (lot) | Fiecare cablu identic | Calitatea variază de la unitate la unitate |
| Cost pe conexiune | Cost mai mare al materialului, cost mai mic al forței de muncă | Cost material mai mic, cost mai mare cu forța de muncă |
| Potrivit pentru | Întreținere pe teren, modernizare, truse OEM, producție în loturi | Reparații unice-în care nu este disponibil niciun cablu prelungitor |
Pentru întreținerea pe teren, modernizarea utilajelor, instalarea iluminatului cu LED, producția de loturi mici-și{-medii și orice aplicație în care garanția cablajului sau funcționalitatea viitoare contează, un cablu pre-prelungitor Deutsch DT este alegerea mai practică. Îmbinarea manuală rămâne acceptabilă numai pentru reparațiile de urgență-o singură dată în care un cablu de înlocuire nu este disponibil.
PCM-S-0725: 2P DT Femeie la AMP Mascul
PCM-S-0726: 2P DT Femeie la AMP Femeie
Ce ar trebui să confirme cumpărătorii înainte de a comanda
Furnizarea de specificații complete în timpul interogării scurtează perioada de timp a ofertei și evită repetarea eșantionului. Iată cei șapte parametri care determină dacă funcționează un cablu standard sau este necesar un ansamblu personalizat.
1. Configurare conector
Confirmați tipul exact de carcasă: DT04-2P la DT06-2S, DT04-4P la DT06-4S, DT04-8P la DT06-8S sau DT04-12P la DT06-12S. Dacă conectorul de cuplare al echipamentului dumneavoastră nu este un Deutsch DT standard, poate fi necesar un cablu hibrid sau adaptor.
2. Lungimea cablului
Lungimile standard sunt de 1 m și 2 m. Sunt disponibile lungimi personalizate de la 0,5 m până la 10 m+. Pentru lungimi de peste 5 m la 16 AWG, calculați căderea de tensiune: la 13 A peste 5 m (circuit total de 10 m), căderea este de aproximativ 0,65 V pe un sistem de 12 V - în limitele toleranței pentru majoritatea aplicațiilor de iluminare și senzori, dar verificați pentru circuitele ECU-sensibile la curent.
3. Calibrul sârmei
16 AWG este standard pentru sistemul de contact DT dimensiunea 16 (evaluat 13 A la 23 de grade). Opțiunile includ:
- 14 AWG:Capacitate de curent mai mare (până la 18 A), cablu mai rigid, rază de îndoire mai mare
- 18 AWG:Aplicații de semnal-doar, mai flexibile, costuri mai mici
- 20 AWG:Numai senzori de curent scăzut-(< 5 A), maximum flexibility
4. Pinout și secvență de cablare
Cablurile standard folosesc cablare direct-(pinul 1 la pinul 1, pinul 2 la pinul 2 etc.). Dacă aplicația dvs. necesită o secvență de cablare încrucișată sau personalizată, furnizați un tabel de conectare sau consultați diagrama de cablare a echipamentului.
5. Cerințe de mediu
Conectorii standard Deutsch DT sunt clasificați IP67 atunci când sunt cuplati. Pentru aplicațiile care necesită scufundare peste 1 m sau expunere prelungită la spălare, specificați capete de conector supraturlate care asigură etanșare la nivelul IP68/IP69K-la intrarea cablului.
6. Construcția cablurilor
- Capetele conectorului supraturlate versus asamblate (cu -reparabile pe teren).
- PVC vs PUR vs TPE jachetă (rezistență UV, flexibilitate, rezistență chimică)
- Răsătorit ondulat, manșon împletit sau protecție termic-contractabilă
- Etichetarea cablurilor, codificarea culorilor sau marcaje personalizate
Întrebări frecvente
Care este ratingul IP al unui cablu prelungitor Deutsch DT?
Sistemul de conector Deutsch DT este clasificat IP67 atunci când este complet cuplat, ceea ce înseamnă că rezistă la scufundarea temporară în apă până la 1 m adâncime timp de 30 de minute conform IEC 60529. Versiunile supramuldate pot atinge gradul IP68/IP69K pentru scufundare prelungită sau aplicații de spălare la presiune înaltă-.
Pot folosi un cablu prelungitor DT pentru cablarea magistralei CAN?
Cablurile prelungitoare Deutsch DT. 8-pin și 12-pini (PCM-S{-0721, PCM{-S-0722) acceptă conexiuni CAN Bus. Asigurați-vă că pinout-ul se potrivește exact cu atribuțiile dvs. CAN-H, CAN-L, putere și masă. Furnizați diagrama pinout atunci când comandați pentru a evita erorile de transpunere.
Ce curent maxim poate transporta un cablu 16AWG DT?
Fiecare contact de dimensiunea 16 este evaluat la 13 A continuu la 23 de grade ambientale. La temperaturi ridicate (+105 grade ), reduceți valoarea la aproximativ 7–8 A. Pentru aplicații cu curent mai mare, poate fi specificat un fir de 14 AWG, deși valoarea nominală a contactului rămâne factorul limitator la 13 A per pin.
Cum aleg între configurațiile cu 2 pini și 12 pini?
Numărul de pini este determinat de conectorul echipamentului existent sau de schema de conexiuni. Circuitele de alimentare LED simple folosesc 2 pini. Senzorii cu putere, semnal și masă folosesc 3 pini. Sistemele ECU și CAN Bus cu mai multe circuite folosesc 8-pini sau 12-pini. Potriviți conectorul de împerechere existent pe echipamentul dvs.
